平行定焦太陽能聚光集熱發電系統

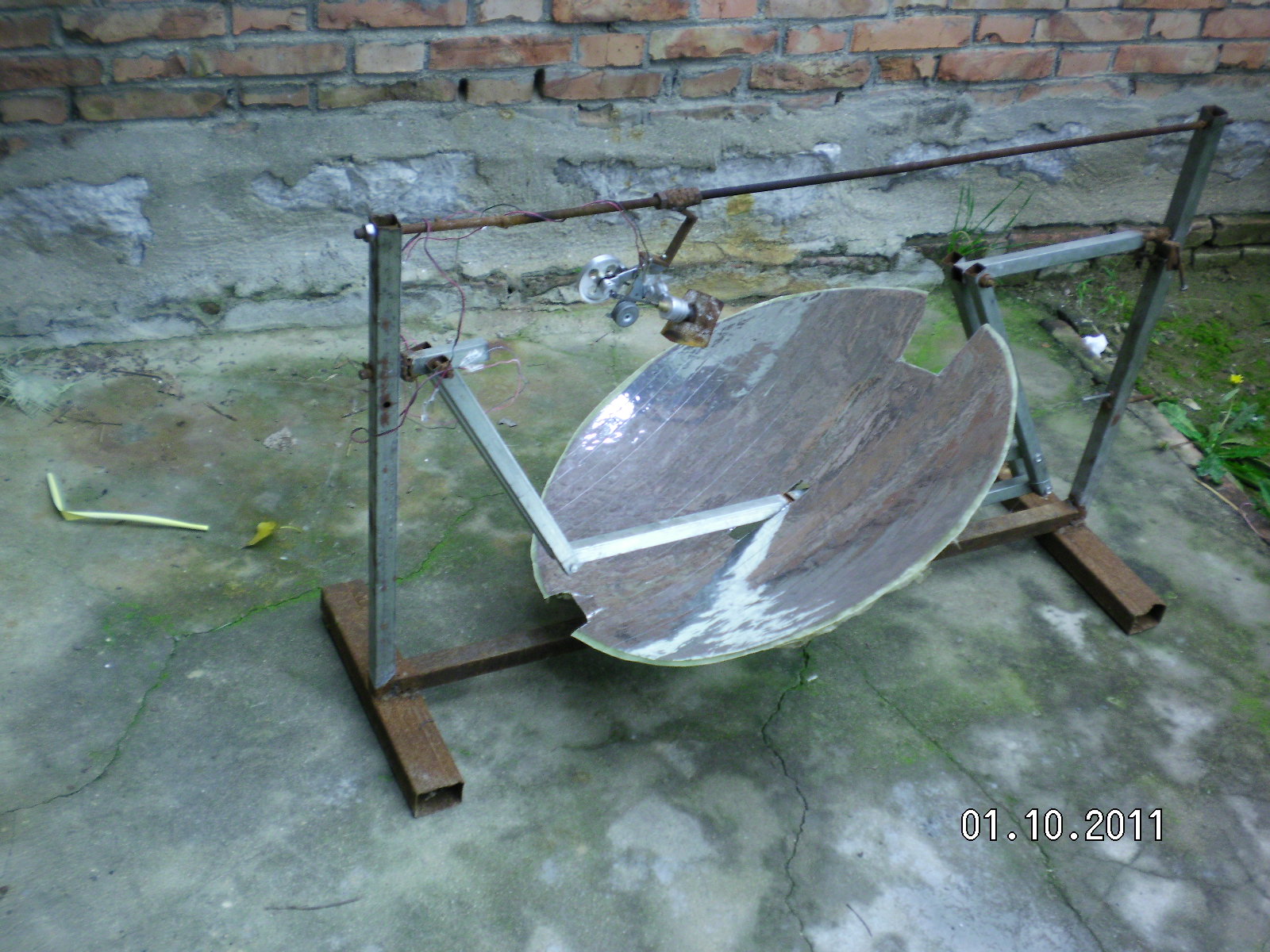

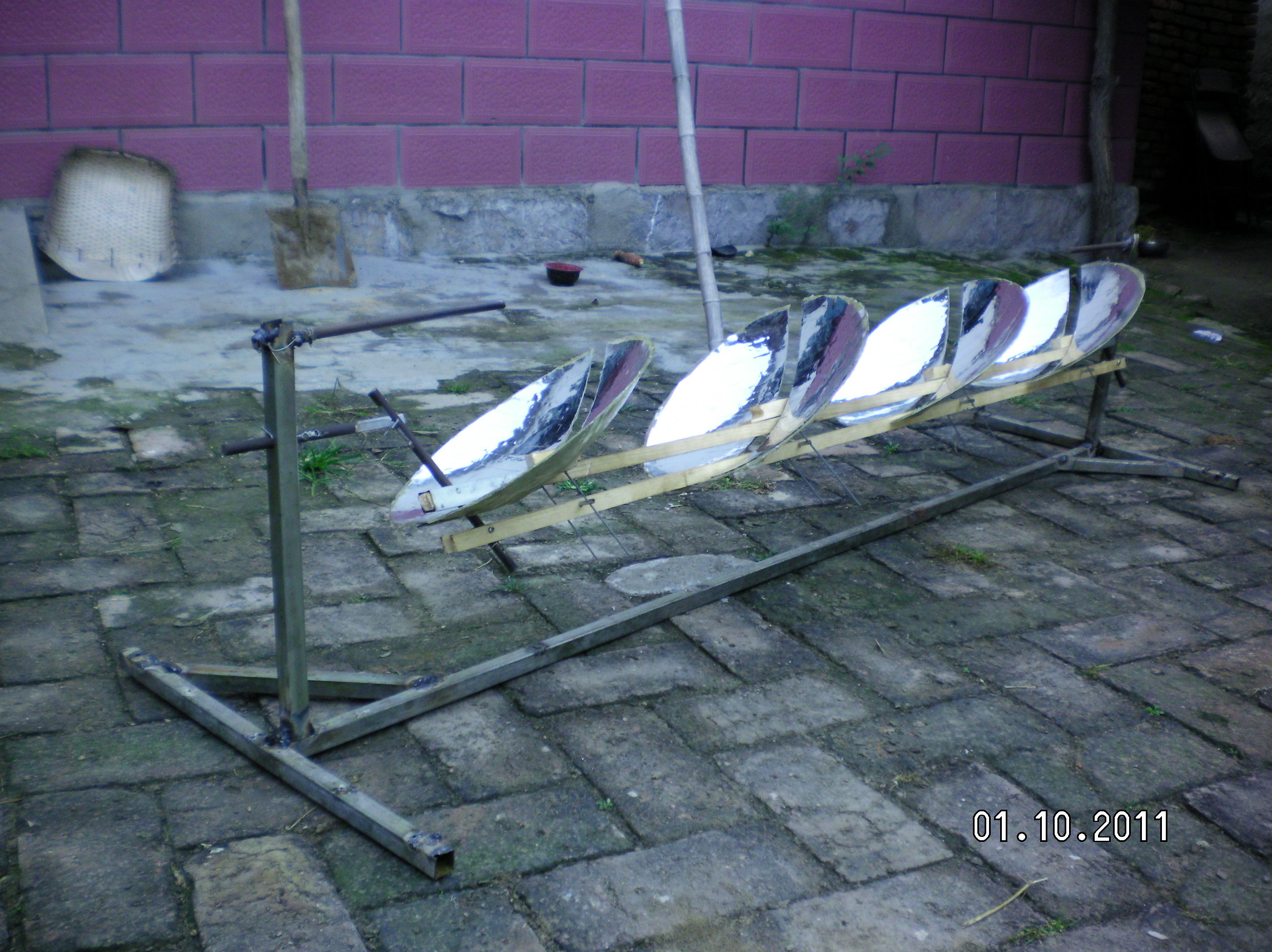

隨著全球環境惡化和日益嚴峻的能源形勢世界各國對太陽能熱發電越來越重視。現在最常用的太陽能熱發電系統主要有槽式、蝶式和塔式，槽式和蝶式的光熱部件必須隨聚光鏡做相應的運動，槽式各個光熱部件復雜昂貴，蝶式光熱部分只能單獨使用塔式的受熱部分出現故障很難維修這三種系統都有自己的缺點。基于此我設計了平行定焦太陽能聚光集熱發電系統：主要有一對支柱.一對轉軸.一對動臂.旋轉拋物面聚光鏡.一根托桿.一根平行桿.平行連桿組成將兩支柱固定在一條直線上，兩轉軸安裝在兩支柱上兩轉軸可以左右轉動，兩動臂安裝在兩轉軸上使可以隨轉軸左右前后擺動。托桿安裝在兩動臂上，平行桿與托桿平行安裝在兩動臂上，這樣動臂.托桿.平行桿構成一個平行凹框。在旋轉拋物面鏡原點安一橫軸并切去部分旋轉拋物面鏡，在橫軸兩端垂直安裝兩根平行連桿，把旋轉拋物面鏡的橫軸安裝在托桿上。在平行桿上安裝連桿軸把平行連桿與連桿軸連接在一起。所述旋轉拋物面鏡的焦距等于托桿與轉軸之間動臂的長度。將動臂對準太陽陽光就會聚焦到固定點上在這些位置安裝光熱部件就會得到熱能用于熱發電。這種結構是雙軸定焦所以效率很高，抗風性好。這種結構可以做成很小裝在高在15-20cm的透明罩內安裝在樓頂或樓房南墻上，為人們提供開水或蒸汽。請看模型照片：
