一種排水管的設計

目前，人們使用的下水道管的防回流功能，是通過U型管道中儲藏一定量的水有效阻斷排污區的氣體等有害物質的回流，使排污區的有害物質得到有效的隔離。

近期來，發生了因排污區所生成的硫化氫等劇毒物質的傷人事故。硫化氫是一種劇毒物質，少量吸入一定濃度硫化氫時，對人體在短時間內受到損傷或致命。較低濃度的硫化氫對人的呼吸系統、神經系統都有一定的影響。

造成事故的原因是：排水管是通過U型管道中儲藏一定量的水有效阻斷排污區的氣體等有害物質的回流，條件是U型管道中長期保持一定量的水，才能有效阻斷排污區的氣體等有害物質的回流，當U型管道中的水因一定時間得不到補充時，U型管道中的水就會氣化，形成無水直通的空管，失去了阻斷排污區的有害有毒氣體的回流功能。當排污區所產生的有害有毒氣體在一定的條件下，通過U型管道向生活區內排放，形成一定區域區、一定濃度的有毒氣體環境，當人體處于這樣的環境中，短時間內受到損傷或致命。

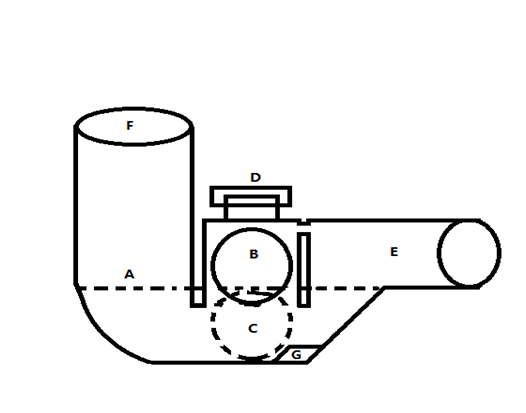

排水管的設計（如圖）：本設計是在U型管道的基礎上增加固體阻斷機構（球形、圓柱形等多種形體），當U型管道中填充一定量的水時，機構內的阻斷球就會在浮力的作用下，處于完全開放的狀態，當U型管道內的水因得不到及時補充而氣化，這時，B球體在重力作用下，隨著管內水位下降而下落。在管道底部、球體下落方向增設斜面，增加球體下落壓力，增加球體密封效果。當管道內補充一定的水量時，球體的水的浮力作用下，上浮到B區，保持管道通暢。從而達到有效阻止有害物質回流的目的。

說明：

1、 A為水位線；

2、 B為阻斷球體；

3、 C為阻斷球體運動方向；

4、 D為安裝、檢修開口；

5、 E為出水管；

6、 F為入水管；

7、 G為阻斷體加壓斜面。

8、在B與C之間設計開口，排放B區的空氣，使阻斷球達到最高點。
